描述
优势

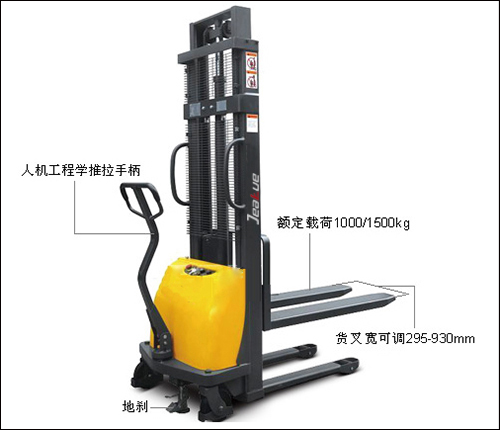

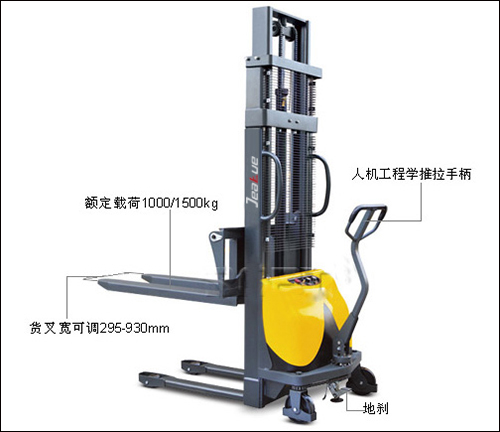

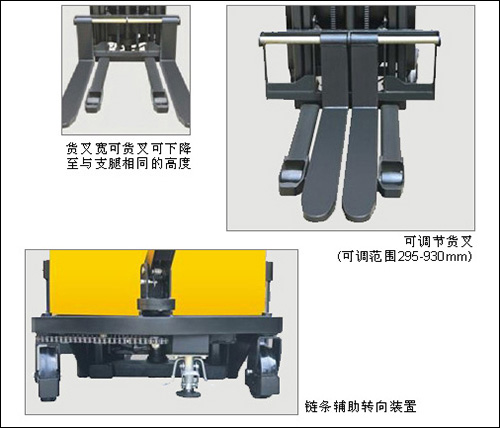

·链条辅助装置，有效降低劳动强度；
·防爆阀确保平台下降平稳，保护操作者的安全；
·过放电保护装置大大延长了蓄电池的使用寿命；
·可高节货叉可降至与支腿同等高度；
·脚动制动器操作简单。
规格
<
|
普通固定支腿型
|
|
型号
|
|
SES10
|
SES15
|
|
额定载荷(Q)
|
kg
|
1000
|
1500
|
|
载荷中心距(C)
|
mm
|
500
|
500
|
|
前悬距(X)
|
mm
|
745
|
745
|
|
降低时高度(h13)
|
mm
|
90
|
90
|
|
轴距(Y)
|
mm
|
1185
|
1265
|
|
自重(含蓄电池)
|
kg
|
400
|
460
|
480
|
455
|
520
|
530
|
|
轴负载,满载时前/后轴
|
kg
|
495/905①
|
611/1319①
|
|
轴负载,空载时前/后轴
|
kg
|
304/96①
|
325/105①
|
|
轮子
|
|
聚氨酯
|
聚氨酯
|
|
前轮尺寸
|
mm
|
180×50
|
180×50
|
|
后轮尺寸
|
mm
|
80×93
|
80×93
|
|
轮,前后数量(x=驱动轮)
|
|
2/2
|
2/2
|
|
前轮轮距(b10)
|
mm
|
700
|
700
|
|
后轮轮距(b11)
|
mm
|
440/510
|
440/510
|
|
门架缩回时高度(h1)
|
mm
|
2090
|
1840
|
2090
|
2090
|
1840
|
2090
|
|
起升高度(h3)
|
mm
|
1600
|
2500
|
3000
|
1600
|
2500
|
3000
|
|
作业时门架最大高度(h4)
|
mm
|
2090
|
3060
|
3560
|
2090
|
3060
|
3560
|
|
总体长度(l1)
|
mm
|
1565
|
1645
|
|
叉面长度(l2)
|
mm
|
665
|
745
|
|
车体宽度(b1)
|
mm
|
955
|
955
|
|
货叉尺寸(s/e/l)
|
mm
|
60/142/1070
|
60/142/1070
|
|
货叉外宽(b5)
|
mm
|
295-930(可调)
|
295-930(可调)
|
|
轴距中心离地间隙(m2)
|
mm
|
21
|
21
|
|
通道宽度,托盘1000×1200(1200跨货叉放置)(Ast)
|
mm
|
2288
|
2368
|
|
通道宽度,托盘800×1200(1200沿货叉放置)(Ast)
|
mm
|
2267
|
2347
|
|
转弯半径(Wa)
|
mm
|
1425
|
1505
|
|
提升速度,满载/空载
|
m/s
|
0.08/0.1
|
0.08/0.1
|
|
下降速度,满载/空载
|
m/s
|
0.15/0.12
|
0.15/0.12
|
|
行车制动
|
|
机械
|
机械
|
|
驾驶员耳边噪音等级符合DIN12053
|
db(A)
|
＜70
|
＜70
|
|
|
宽支腿型（支腿可调）
|
|
型号
|
|
JK8431
|
JK8432
|
JK8433
|
JK8434
|
JK8435
|
JK8436
|
|
额定载荷(Q)
|
kg
|
1000
|
1500
|
|
载荷中心距(C)
|
mm
|
500
|
500
|
|
前悬距(X)
|
mm
|
800
|
800
|
|
降低时高度(h13)
|
mm
|
70
|
70
|
|
轴距(Y)
|
mm
|
1295
|
1375
|
|
自重(含蓄电池)
|
kg
|
420
|
475
|
490
|
470
|
536
|
550
|
|
轴负载,满载时前/后轴
|
kg
|
680/960①
|
850/1358①
|
|
轴负载,空载时前/后轴
|
kg
|
449/191①
|
503/205①
|
|
轮子
|
|
聚氨酯
|
聚氨酯
|
|
前轮尺寸
|
mm
|
180×50
|
180×50
|
|
后轮尺寸
|
mm
|
98×82
|
98×82
|
|
轮,前后数量(x=驱动轮)
|
|
2/2
|
2/2
|
|
前轮轮距(b10)
|
mm
|
700
|
700
|
|
后轮轮距(b11)
|
mm
|
1016/1416
|
1016/1416
|
|
门架缩回时高度(h1)
|
mm
|
2145
|
1895
|
2145
|
2145
|
1895
|
2145
|
|
起升高度(h3)
|
mm
|
1600
|
2500
|
3000
|
1600
|
2500
|
3000
|
|
作业时门架最大高度(h4)
|
mm
|
2145
|
3052
|
3552
|
2145
|
3052
|
3552
|
|
总体长度(l1)
|
mm
|
1690
|
1770
|
|
叉面长度(l2)
|
mm
|
620
|
700
|
|
车体宽度(b1)
|
mm
|
1132-1532(支腿可调)
|
1132-1532(支腿可调)
|
|
货叉尺寸(s/e/l)
|
mm
|
60/142/1070
|
60/142/1070
|
|
货叉外宽(b5)
|
mm
|
295-930(可调)
|
295-930(可调)
|
|
轴距中心离地间隙(m2)
|
mm
|
40
|
40
|
|
通道宽度,托盘1000×1200(1200跨货叉放置)(Ast)
|
mm
|
2288
|
2368
|
|
通道宽度,托盘800×1200(1200沿货叉放置)(Ast)
|
mm
|
2267
|
2347
|
|
转弯半径(Wa)
|
mm
|
1425
|
1505
|
|
提升速度,满载/空载
|
m/s
|
0.08/0.1
|
0.08/0.1
|
|
下降速度,满载/空载
|
m/s
|
0.15/0.12
|
0.15/0.12
|
|
行车制动
|
|
机械
|
机械
|
|
驾驶员耳边噪音等级符合DIN12053
|
db(A)
|
＜70
|
＜70
|
